Tekinimo staklės

HL serijos staklės yra horizontalios CNC tekinimo staklės su lovos 45-laipsniu nuolydžiu, kuri yra nuolatinis servo valdymas su dviem ašimis (horizontalioji X ašis, išilginė Z ašis).

Siųsti užklausą

Su tekinimo ir frezavimo funkcijomis

PREKIŲ APRAŠYMAI
HL serijos staklės yra horizontalios CNC tekinimo staklės su lovos 45-laipsniu nuolydžiu, kuri yra nuolatinis servo valdymas su dviem ašimis (horizontalioji X ašis, išilginė Z ašis). CNC sistema gali valdyti X ir Z ašių judesius vienu metu. Jis gali automatiškai užbaigti cilindrinius ir kūginius paviršius, cilindrinius paviršius, apskrito lanko paviršius, galinius paviršius, griovelius, įvairių tipų sriegius (metrinius ir imperinius sriegius, kūginius sriegius ir kt.) įvairių tipų velenams ir diskams. Sumažinto skersmens sriegis, priekinis sriegis), gręžimas, gręžimas, gręžimas, nuožulnumas ir kiti apdirbimo procesai.
Šioje staklėje galima naudoti įvairias valdymo sistemas, tokias kaip FUNUC (Fanuc), SINUMERIK (Siemens), MITSUBISHI (Mitsubishi), LNC (Taivano BAOYUAN), KND, GSK (Guangdžou CNC) ir kt. Kintamosios srovės servo variklis kaip pavaros komponentas yra pusiau uždaro ciklo CNC sistema su patikimu valdymo našumu. Dėl centralizuoto mašinos valdymo skydelio mašina yra lengva ir tiksli. Staklės turi platų pritaikymo spektrą, didelį efektyvumą, gerą tikslumą ir stabilumą, gerą dalių dydžio vienodumą ir lengvą valdymą. Gali atitikti didelio tikslumo vieno ar partijos produktų apdorojimo reikalavimus.

STANDARTINIAI PRIEDAI
Siemens 808d valdymo sistema
3 žandikaulio griebtuvas
Skiedrų transporteris su drožlių transporteriu
Uodegos atsargos
8 pozicijų įrankių bokštelis
NSK guolis iš Taivano
Taivano linijinis vadovas
aušinimo skysčio sistema su aušinimo siurbliu
Rutulinis varžtas iš Taivano

Produkto Aprašymas

Prekė		Vienetas	HL251-T400	HL251-T750	HL252-T400	HL252-T750
Darbas Talpa	Maksimalus svyravimo skersmuo virš lovos	Mm	Φ520	Φ520	Φ520	Φ520
	Maks.Tekimo sk.	Mm	Φ370	Φ370	Φ370	Φ370
	Maksimalus ruošinio ilgis	Mm	400	750	400	750
	Max.Pjovimo sk.	Mm	Φ250	Φ250	Φ250	Φ250
	Max.Bar sk.	Mm	Φ45	Φ45	Φ65	Φ65
Suklys	Velenas nuo centro iki grindų	Mm	1075	1075	1075	1075
	Veleno variklis	KW	7.5/11	7.5/11	11/15	7.5/11
	Suklio sūkių diapazonas	aps./min	5000	5000	3000	3000
	Suklio skylės sk.	Mm	Φ58	Φ58	Φ82	Φ82
	Veleno kūgio anga (MT)	Mm	MT 6#	MT 6#	90	90
	Veleno nosies NR. (ISO)		A2-6	A2-6	A2-8	A2-8
Maitinti	Kelionės (X/Z)	Mm	240/450	240/830	240/450	240/830
	Greitoji federacija (X/Z/Y)	m/min	25/25	25/25	25/25	25/25
	X ašies rutulinio sraigto skersmuo/žingsnis	Mm	Φ32/10	Φ32/10	Φ32/10	Φ32/10
	Z ašies rutulinio sraigto skersmuo/žingsnis	Mm	Φ32/10	Φ32/10	Φ32/10	Φ32/10
Įrankių bokštelis	Įrankio Nr.		8/10/12	8/10/12	8/10/12	8/10/12
	Tekinimo įrankių laikiklio tipas		25×25	25×25	25×25	25×25
	Maksimalus gręžimo įrankių laikiklio skersmuo		Φ40	Φ40	Φ40	Φ40
Hidraulinė galinė atrama	Tailstock rankovės sk.	Mm	Φ100	Φ100	Φ100	Φ100
	Tailstock Rankovė Kelionės	Mm	100	100	100	100
	Tailstock centras (MT)		5#	5#	5#	5#
Tikslumas	Padėties nustatymo tikslumas (X/Z)		0.008	0.008	0.008	0.008
Tikslumas	Padėties nustatymo tikslumas (X/Z)		0.004	0.004	0.004	0.004
Kiti daiktai	Bendra galia	KVA	21	21	23	23
	Automatinis drožlių konvejeris		Galinė pusė	Galinė pusė	Galinė pusė	Galinė pusė
	Mašinos dydis (L × P × A)	Mm	2902×1800×1925	3282×1800×1925	2902×1800×1925	3282×1800×1925
	Mašinos svoris	KILOGRAMAS	4000	4500	4100	5000
CNC valdiklis	SYNTEC 21TA		Std.	Std.	Std.	Std.
CNC valdiklis	FANUC/Siemens/Mitsubishi		Pasirinkti	Pasirinkti	Pasirinkti	Pasirinkti

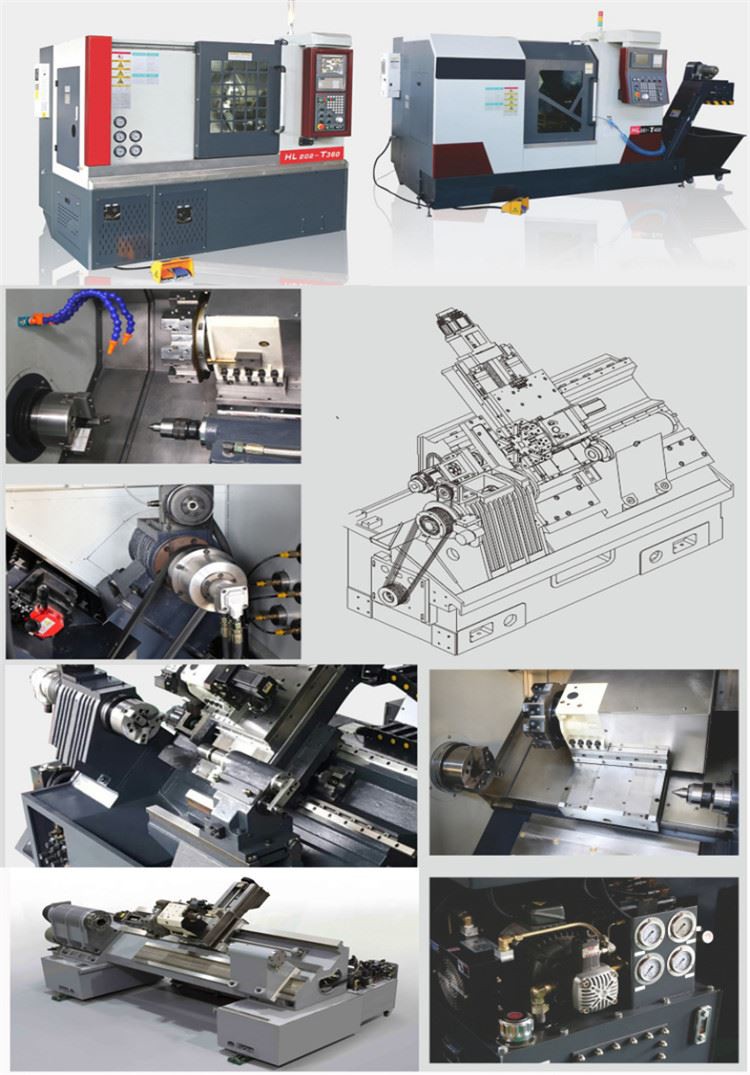

16 HL CNC LATHE Spec

3 About Us

4 Exhibition and Customers

5. Honors & Certificate

6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments

10 Package & Shipment

Mūsų paslauga:

MAXTORS teikia 7x{1}}val. internetinę išankstinio pardavimo paslaugą, inžinieriaus tolesnių užsakymų paslaugą ir logistikos operacijų paslaugą. Daugelį metų išmanydami įvairias rinkas, inžinieriai, kurie ilgą laiką lankėsi įvairiose šalyse, teikia montavimo paslaugas. Be to, galime padėti klientams sėkmingai atlikti įvairias paslaugas, tokias kaip importo įforminimas, taip sumažindami klientų išlaidas visais aspektais.

DUK

Reikalavimas klientui:

1. Hidraulinė alyva: importuota VG46# anti-dėvėjimosi hidraulinė alyva; o reikalinga alyvos masė priklauso nuo mašinos specifikacijos

2. Aplinkos temperatūra: 0 laipsnis – plius 40 laipsnių

3. Aplinkos drėgmė: santykinė drėgmė 20-80 proc. RH (nekondensuojanti)

4. Laikykite atokiai nuo stiprios vibracijos šaltinio ir elektromagnetinių trukdžių

5. Paruoškite pamatą pagal pamato brėžinį

6. Įtampos svyravimas 10 proc. --5 proc
