4 ašių CNC frezavimo staklės

4 ašių CNC frezavimo staklės gali su skirtingais 4^Thašį.

4 ašių dalijimo galvutė / indeksavimo galvutė turi daug dydžių, pvz., 125 mm / 160 mm / 170 mm / 210 mm / 255 mm skersmens ir daug didesnių dydžių.

Kai turėsite šį poreikį, praneškite mums, tada galime rekomenduoti jums tinkamiausius modelius / dydį.

Ši CNC frezavimo ir graviravimo mašina tinka tiksliųjų gaminių, varinių elektrodų, tiksliųjų štampavimo formų, bronzavimo formų, plastikinių lašinimo formų, aukšto dažnio formų, karšto pjovimo formų, mažų formų užrašų ir mini tipo įpurškimo formų apdirbimui.

Jis naudojamas smulkių infekcinių formų graviravimui ir apdirbimui, anodavimui (vario, grafito, sidabro ir volframo lydinio frezavimui, pjaustymui ir graviravimui), laikrodžių ir laikrodžių detalėms, presavimo formoms, akinių dalių formoms, raidžių spausdinimo ratukams, sagoms. formos, užtrauktuko ir užtrauktuko galvutės formos, batų padų formos, raktų ir spynų formos, auksavimo formos, nėrinių formos, golfo lazdų galvutės ir kulnai, golfo lazdų rankenos formos, reljefinės ir reljefinės formos, įspaudimo ritinėliai, vaško formos, miltelinė metalurgija formos, liejimo formos, rašiklių laikikliai, valdymo pultai (akrilas, aliuminis, žalvaris, plienas ir kt.), šlifuokliu naudojama optinė projekcinė plėvelė, tikslus gręžimas, tikslios miniatiūros, ženkleliai, vardinės lentelės, rankdarbiai, klaviatūros formos, raštinės reikmenys, tikslios dalys , ir plokštumos bei lanko paviršiai.



Produkto Aprašymas

Daiktai

Vienetas

YMC-4535

YMC-5040

YMC-6050

YMC-7060

YMC-8070

YMC-1080

YMC-1210

Kelionė

X/Y/Z Kelionės

Mm

350×450×150

400×500×160

500×600×230

600×700×270

700×800×300

850×1050×350

1000×1200×400

Velenas prie stalo (apie.)

Mm

300

310

360

360

390

460

550

Atstumas tarp stulpelio (apie.)

Mm

500

600

660

730

860

950

1200

Lentelė

Stalo dydis

Mm

500 × 385

570 × 470

600 × 585

660×600

800×700

1000×795

1200×1000

T formos lizdas

Mm

5-14×74

5-14×92

5-14×108

5-14×128

5-14×128

6-14×130

7-16×114

Maks.Pakrovimas

KILOGRAMAS

150

150

300

300

600

600

1500

Atstumas tarp kolonos

Mm

500

600

660

730

860

950

1200

Suklys

Maksimalus suklio greitis

aps./min

30000

24000

24000

24000

18000

18000

18000

Veleno variklio galia

KW

1.5

2.2

4

5.5

5.5

8

8

Veleno kūgis

ER16

ER20

ER25

ER32

ER32

ER40

ER40

Maitinimas

Greitas padavimas (X/Y/Z)

m/min

7.5/7.5/7.5

7.5/7.5/7.5

7.5/7.5/7.5

7.5/7.5/7.5

15/15/7.5

15/15/7.5

15/15/7.5

Pjovimo pastūma

m/min

6

6

6

6

6

6

6

Tikslumas

Padėties nustatymo tikslumas

Mm

±0.008/300

±0.008/300

±0.008/300

±0.008/300

±0.008/300

±0.008/300

±0.008/300

Pakartotinės padėties nustatymo tikslumas

Mm

±0.005/300

±0.005/300

±0.005/300

±0.005/300

±0.005/300

±0.005/300

±0.005/300

Kiti Prekė

Galios reikalavimai

KVA

6

8

10

15

16

20

20

Įvesties įtampa

Voltas

220V~440V

220V~440V

220V~440V

220V~440V

220V~440V

220V~440V

220V~440V

Mašinos pėdsakas (L × W)

mm

1600×1600

1600×1600

1950×1800

2050×1950

2300×2050

2600×2200

3100×2350

Mašinos aukštis

mm

1900

1900

2200

2300

2400

2550

2900

Svoris

T

1.5

1.8

2.3

2.6

3.5

5.1

6.8

CNC valdiklis

LNC528

LNC528

LNC528

LNC528

LNC528

LNC528

LNC528

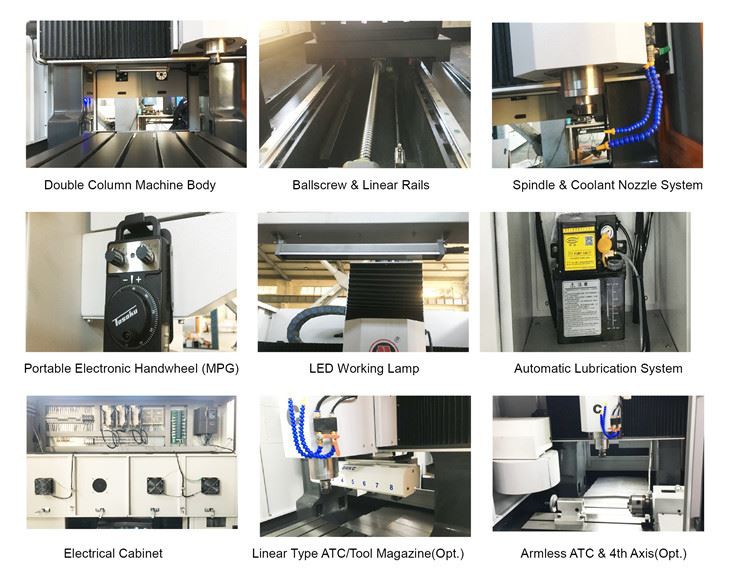

Standartinė konfigūracija

● Dvigubo stulpelio tipas

● skersmuo 125–400 mm 4^Thašį dalijanti galvutė / sukamasis stalas (kitų dydžių neprivaloma)

● ER High Speed ​​įmontuotas tipo velenas

● Aušinimo skysčio antgalis

● XYZ Axis Linijiniai kreipiamieji bėgiai

● Servo variklis ant XYZ ašies

● Pilnai mašinos viršelis

● Elektros spintos aušinimo sistema

● Automatinė tepimo sistema

● Pjovimo aušinimo skysčio sistema

● Darbinis šviestuvas

● MPG

● Lygiavimo reguliavimo varžtai ir trinkelės

● CNC valdiklis ir naudojimo vadovas

● LNC5800 CNC valdiklis
